Qu'est-ce que le moulage d'acier allié 42CrMo et comment prend-il en charge les composants mécaniques exigeants ?

Table des matières

1. Qu'est-ce que le moulage d'acier allié 42CrMo ?
2. Caractéristiques matérielles de l’acier 42CrMo
3. Composition chimique et identification des matériaux
4. Comment le processus de coulée affecte la qualité des composants
5. Pourquoi le traitement thermique est important
6. Usinage et précision dimensionnelle
7. Points de contrôle qualité pour les pièces moulées 42CrMo
8. Applications courantes
9. Comment spécifier un moulage 42CrMo
10. Que rechercher chez un partenaire de fabrication
11. Foire aux questions
12. Considérations finales

1. Qu'est-ce que le moulage d'acier allié 42CrMo ?

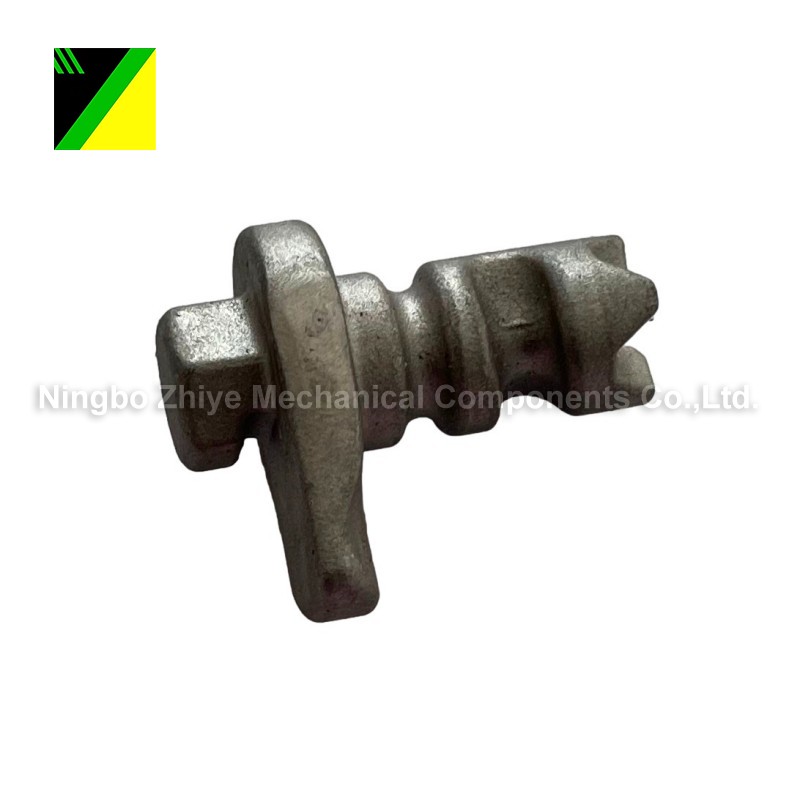

Le moulage en acier allié 42CrMo fait référence à un composant mécanique moulé produit à l'aide d'un acier allié chrome-molybdène spécifié comme 42CrMo ou une nuance équivalente applicable. La désignation est associée à un acier technique à teneur moyenne en carbone et faiblement allié destiné aux applications où la résistance mécanique et la ténacité sont importantes.

Le 42CrMo4, identifié sous le numéro de matériau 1.7225 selon les normes européennes, est couramment comparé à l'AISI 4140, au JIS SCM440 et aux qualités associées. Toutefois, les acheteurs ne doivent pas supposer que les différentes normes sont automatiquement interchangeables. Les limites chimiques, les conditions de traitement thermique, la forme du produit, les exigences mécaniques et les normes d'inspection doivent toujours être confirmées par rapport au dessin ou aux spécifications d'achat.

Contrairement à un simple moulage d'acier utilisé pour les structures à faibles contraintes, un composant 42CrMo est souvent sélectionné pour les pièces exposées à des chocs, des charges répétées, des frottements, des couples ou des contraintes mécaniques élevées. Cela rend la cohérence de la production particulièrement importante.

2. Caractéristiques matérielles de l’acier 42CrMo

L'attrait de l'acier 42CrMo vient de l'équilibre entre résistance, trempabilité, ténacité et usinabilité qui peut être obtenu grâce à un traitement et un traitement thermique appropriés. Le chrome contribue à la trempabilité et aux performances liées à l'usure, tandis que le molybdène contribue à améliorer la trempabilité et la résistance aux effets de revenu.

Les études techniques publiées montrent que le traitement thermique peut modifier considérablement la microstructure et la réponse mécanique du 42CrMo4. La trempe peut produire une structure martensitique, tandis que le revenu modifie la dureté, la résistance, l'allongement et le comportement aux chocs. Les propriétés finales dépendent donc non seulement de la qualité nominale du matériau mais également de la méthode de traitement thermique réelle.

3. Composition chimique et identification des matériaux

Une spécification typique de 42CrMo4 contient environ 0,38 à 0,45 % de carbone, 0,60 à 0,90 % de manganèse, environ 0,90 à 1,20 % de chrome et environ 0,15 à 0,30 % de molybdène, avec du silicium, du phosphore, du soufre et d'autres éléments contrôlés conformément à la norme applicable. Les limites exactes doivent toujours être tirées de la spécification du matériau en vigueur plutôt que d'un tableau générique des matériaux en ligne.

Cette distinction est particulièrement importante pour les achats internationaux. Un acheteur peut décrire un composant comme « 42CrMo », tandis que le fabricant devra peut-être déterminer si la spécification requise est EN 10083-3 42CrMo4, une qualité GB/T, AISI 4140, JIS SCM440 ou un autre matériau formellement spécifié.

4. Comment le processus de coulée affecte la qualité des composants

La coulée transforme l'alliage fondu en un composant de forme presque nette, mais la qualité du produit final dépend fortement de ce qui se passe lors du remplissage et de la solidification. Pour les composants en acier allié, le fabricant doit prendre en compte la conception du moule, le déclenchement, les colonnes montantes, les gradients thermiques, le retrait, la gestion des gaz et le comportement de solidification.

Un processus de coulée techniquement adapté doit minimiser les défauts qui pourraient devenir critiques après l'usinage ou pendant l'entretien. Les problèmes typiques incluent les cavités de retrait, la porosité, les inclusions, les fissures, le remplissage incomplet, la distorsion dimensionnelle et les surépaisseurs d'usinage excessives.

• Conception de motifs et de moules :Établit la géométrie de base et influence la cohérence dimensionnelle.
• Système de portail :Contrôle la manière dont le métal en fusion pénètre dans le moule et aide à réduire les turbulences.
• Conception de la colonne montante :Supporte l'alimentation pendant la solidification pour compenser le retrait.
• Contrôle du versement :Aide à maintenir un remplissage stable et à réduire les variations de processus.
• Gestion de la solidification :Influence la solidité interne et l’uniformité microstructurale.
• Nettoyage et finition :Supprime les portes, les contremarches, les flashs et autres matériaux excédentaires liés au moulage.

Pour les pièces complexes, la simulation de coulée et l'examen technique peuvent être utiles avant la production, car les modifications d'alimentation ou d'injection sont généralement plus faciles à effectuer pendant la planification du processus qu'après des échecs de production répétés.

5. Pourquoi le traitement thermique est important

Le traitement thermique est l’une des étapes les plus importantes dans la production d’un composant 42CrMo performant. La même nuance d'acier nominale peut présenter un comportement mécanique sensiblement différent en fonction de son historique thermique.

Les voies de traitement courantes peuvent inclure la normalisation, le recuit, la trempe, le revenu ou des combinaisons sélectionnées en fonction des propriétés requises des composants. Les recherches sur le 42CrMo4 démontrent que la trempe peut augmenter la résistance et la dureté tout en réduisant l'allongement, tandis qu'un revenu ultérieur peut modifier l'équilibre entre la résistance, la dureté, la ductilité et le comportement aux chocs.

Pour les composants de production, l’objectif ne doit pas simplement être d’atteindre la dureté la plus élevée possible. Une dureté excessive sans ténacité adéquate peut créer un équilibre de propriétés indésirable. Une meilleure approche consiste à établir des propriétés mécaniques cibles basées sur les conditions de service réelles du composant.

6. Usinage et précision dimensionnelle

Le moulage peut réduire considérablement la quantité de matière à retirer par rapport à l'usinage d'un composant entièrement à partir d'une billette solide. Cependant, les pièces moulées nécessitent normalement un usinage sur des surfaces critiques telles que les alésages, les arbres, les faces de montage, les filetages, les surfaces d'étanchéité et les zones de positionnement de précision.

Les surépaisseurs d'usinage doivent donc être établies dès la phase de conception de la pièce moulée. Insufficient allowance can make it difficult to achieve final dimensions after surface cleanup, while excessive allowance increases machining time, material consumption, and production cost.

7. Points de contrôle qualité pour les pièces moulées 42CrMo

Un programme fiable de moulage d'acier allié 42CrMo doit traiter la qualité comme un processus plutôt que comme un événement d'inspection finale. Chaque étape doit avoir des contrôles et des critères d'acceptation définis.

En fonction de la géométrie des composants et des conditions de service, des tests non destructifs tels que des méthodes par ultrasons, par particules magnétiques, radiographiques ou autres méthodes appropriées peuvent être spécifiés. La méthode exacte doit être sélectionnée en fonction du risque du composant, de sa géométrie, de la norme applicable et des exigences du client plutôt que d'appliquer automatiquement chaque méthode d'inspection à chaque pièce.

8. Applications courantes

Les aciers alliés de type 42CrMo sont largement utilisés pour les composants mécaniquement exigeants. Leur combinaison de résistance et de ténacité les rend adaptés aux pièces pour lesquelles un acier au carbone de base peut ne pas fournir les performances requises.

9. Comment spécifier un moulage 42CrMo

L'un des problèmes d'achat les plus courants consiste à fournir uniquement le nom du matériau sans suffisamment d'informations techniques. Le « moulage 42CrMo » identifie la direction générale du matériau, mais il ne définit pas complètement le composant fini.

Pour un devis et un plan de production plus précis, les acheteurs doivent préparer les informations suivantes :

• Dessin technique 2D et/ou modèle CAO 3D
• Norme et qualité du matériau requis
• Poids approximatif du lancer et poids fini
• Quantité de production annuelle ou par lots
• Condition de traitement thermique requise
• Exigences en matière de propriétés mécaniques
• Exigences d'usinage et tolérances critiques
• Exigences de finition de surface
• Exigences en matière de tests non destructifs, le cas échéant
• Exigences d’emballage et d’expédition
• Spécifications applicables du client ou de l’industrie

Fournir ces détails tôt peut réduire les clarifications techniques répétées, éviter les hypothèses de devis et permettre au fabricant d'évaluer plus facilement l'outillage, la méthode de coulée, les exigences d'usinage, les procédures d'inspection et les coûts de production.

10. Que rechercher chez un partenaire de fabrication

Le choix d'un fabricant de pièces moulées en acier allié ne devrait pas se limiter à comparer le prix unitaire. The production partner should be able to understand the relationship between material, casting design, heat treatment, machining, inspection, and final application.

Ningbo Zhiye composants mécaniques Co., Ltd.peut être positionné comme partenaire de fabrication pour les clients nécessitant des composants mécaniques personnalisés plutôt que de simplement acheter du matériel en acier générique. Pour l'approvisionnement basé sur un projet, la capacité à examiner les dessins, à comprendre les exigences fonctionnelles, à coordonner les processus de production et à maintenir des normes d'inspection cohérentes peut être aussi importante que le matériau lui-même.

Une relation solide avec un fournisseur doit commencer par une communication technique. Avant la production en série, il est utile de confirmer la qualité du matériau, la méthode de coulée, le traitement thermique, les données d'usinage, les tolérances critiques, le plan d'inspection, les exigences d'emballage et la procédure d'approbation des échantillons.

11. Questions fréquemment posées

12. Considérations finales

Le moulage de l'acier allié 42CrMo ne consiste pas simplement à faire fondre un acier à haute résistance et à remplir un moule. Le composant final est le résultat d'une chaîne de fabrication connectée qui comprend le contrôle des matériaux, la conception du moulage, la fusion et le coulage, la solidification, le traitement thermique, l'usinage, l'inspection et la documentation.

Pour les acheteurs, l’approche la plus efficace consiste à définir le composant par ses exigences techniques réelles plutôt que par le seul nom du matériau. Un dessin clair, des spécifications de matériaux appropriées, des conditions de traitement thermique définies, des exigences dimensionnelles contrôlées et un plan d'inspection approprié peuvent améliorer considérablement la communication entre l'équipe d'ingénierie et le fabricant.

Pour les applications exigeantes, travailler avec un fabricant de composants mécaniques expérimenté peut également aider à identifier les risques de production avant qu'ils ne deviennent des problèmes coûteux.Ningbo Zhiye composants mécaniques Co., Ltd.peut aider les clients à la recherche de composants mécaniques en acier allié personnalisés et de solutions de fabrication basées sur des projets.
